Hej tam! Jako dostawca kołnierzy często otrzymuję pytania, jak obliczyć obciążenie śruby kołnierza. Jest to kluczowy aspekt, jeśli chodzi o zapewnienie bezpieczeństwa i wydajności połączeń kołnierzowych. Zatem zagłębmy się w szczegóły i rozbijmy to.
Dlaczego obliczanie obciążenia śruby kołnierza ma znaczenie
Po pierwsze, po co w ogóle zawracać sobie głowę obliczaniem obciążenia śruby kołnierza? Cóż, jeśli obciążenie śruby jest zbyt małe, połączenie kołnierzowe może przeciekać, co może prowadzić do różnego rodzaju problemów, takich jak utrata produktu, zagrożenia dla środowiska, a nawet zagrożenia bezpieczeństwa. Z drugiej strony, jeśli obciążenie śrub jest zbyt duże, może to spowodować uszkodzenie kołnierza lub samych śrub, powodując przedwczesne uszkodzenie połączenia. Dlatego prawidłowe wykonanie tego zadania jest niezwykle ważne.
Czynniki wpływające na obciążenie śruby kołnierza
Istnieje kilka czynników, które mogą mieć wpływ na obciążenie śruby kołnierza. Przyjrzyjmy się niektórym z najważniejszych:
Ciśnienie wewnątrz rury
Ciśnienie wewnątrz rury jest jednym z głównych czynników. Im wyższe ciśnienie, tym większa siła jest wywierana na kołnierz, a zatem do utrzymania szczelności połączenia wymagane jest większe obciążenie śruby. Na przykład w wysokociśnieniowym rurociągu parowym należy dokładnie obliczyć obciążenie śruby, aby wytrzymało ciśnienie wewnętrzne.

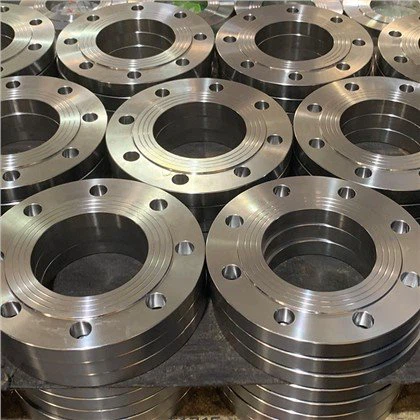

Rozmiar i typ kołnierza
Różne rozmiary i typy kołnierzy mają różne wymagania dotyczące obciążenia śrub. Większe kołnierze zazwyczaj wymagają większej liczby śrub i większego całkowitego obciążenia śrub. Ponadto rodzaj kołnierza, taki jakKołnierz ze stali nierdzewnej Asme,Kołnierz Inox, LubKołnierz Ansi ze stali nierdzewnej, mogą mieć różne cechy konstrukcyjne, które wpływają na obliczenia obciążenia śrub.
Materiał i właściwości uszczelki
Dużą rolę odgrywa uszczelka zastosowana pomiędzy kołnierzami. Uszczelki są przeznaczone do uszczelniania połączeń, a różne materiały uszczelek mają różne wymagania dotyczące ściskania. Na przykład miękka uszczelka może wymagać mniejszego obciążenia śruby do ściągnięcia i uszczelnienia w porównaniu z uszczelką twardą lub metalową.
Kroki obliczenia obciążenia śruby kołnierza
Krok 1: Określ ciśnienie wewnętrzne
Pierwszym krokiem jest sprawdzenie ciśnienia wewnętrznego rurociągu. Zwykle można to uzyskać ze specyfikacji projektu systemu. Powiedzmy, że ciśnienie wewnętrzne wynosi (P) (w psi lub Pa).
Krok 2: Oblicz hydrostatyczną siłę końcową
Hydrostatyczna siła końcowa (F_p) jest siłą wywieraną na kołnierz pod wpływem ciśnienia wewnętrznego. Można to obliczyć ze wzoru (F_p = P\razy A), gdzie (A) jest polem przekroju poprzecznego otworu rury. Dla okrągłej rury o średnicy (d), (A=\frac{\pi d^{2}}{4}).
Krok 3: Weź pod uwagę naprężenie osadzenia uszczelki
Naprężenie osadzania uszczelki (S_g) to ciśnienie wymagane do ściśnięcia uszczelki i utworzenia uszczelnienia. Wartość (S_g) zależy od materiału uszczelki. Zalecane wartości można znaleźć w kartach katalogowych producentów uszczelek. Siłę wymaganą do osadzenia uszczelki (F_g) oblicza się jako (F_g = S_g\times A_g), gdzie (A_g) jest powierzchnią styku uszczelki.
Krok 4: Oblicz całkowite obciążenie śruby
Całkowite obciążenie śruby (F_b) jest sumą hydrostatycznej siły końcowej i siły wymaganej do osadzenia uszczelki. Zatem (F_b=F_p + F_g).
Jednak w praktyce musimy również wziąć pod uwagę pewne czynniki bezpieczeństwa. Dodawany jest współczynnik bezpieczeństwa, aby uwzględnić niepewności, takie jak zmiany ciśnienia, temperatury i działania uszczelki. Typowym współczynnikiem bezpieczeństwa jest około 1,2 - 1,5. Zatem końcowe obciążenie śruby (F_{bf}) wynosi (F_{bf}=SF\razy F_b), gdzie (SF) jest współczynnikiem bezpieczeństwa.
Krok 5: Określ liczbę i rozmiar śrub
Kiedy mamy już całkowite obciążenie śrub, musimy zdecydować o liczbie i rozmiarze śrub. Obciążenie śruby na śrubę (F_{per - śruba}) oblicza się, dzieląc całkowite obciążenie śruby przez liczbę śrub (n), tj. (F_{per - śruba}=\frac{F_{bf}}{n}). Następnie dobieramy rozmiar śruby, który bezpiecznie wytrzyma to obciążenie. Aby wybrać odpowiedni gatunek i rozmiar śruby, możemy skorzystać z tabel wytrzymałości śrub.
Przykładowe obliczenia
Załóżmy, że mamy rurociąg o ciśnieniu wewnętrznym (P = 100) psi i średnicy rury (d = 6) cali.
Najpierw oblicz pole przekroju poprzecznego otworu rury:
[A=\frac{\pi d^{2}}{4}=\frac{\pi\times(6)^{2}}{4}= 28,27\spacja w^{2}]
Hydrostatyczna siła końcowa (F_p=P\times A = 100\times28,27 = 2827\space lb)
Załóżmy, że używamy uszczelki o naprężeniu osadzającym (S_g = 500) psi i powierzchni styku uszczelki (A_g = 30\space in^{2}). Siła potrzebna do osadzenia uszczelki (F_g=S_g\times A_g=500\times30 = 15000\space lb)
Całkowite obciążenie śruby bez współczynnika bezpieczeństwa (F_b=F_p + F_g=2827+15000 = 17827\space lb)
Jeśli użyjemy współczynnika bezpieczeństwa (SF = 1,2), końcowe obciążenie śruby (F_{bf}=1,2\times17827 = 21392,4\space lb)
Załóżmy, że używamy 8 śrub. Obciążenie śruby na śrubę (F_{per - śruba}=\frac{21392.4}{8}=2674.05\space lb)
Następnie możemy skorzystać z tabel wytrzymałości śrub, aby wybrać odpowiedni rozmiar i klasę śrub.
Narzędzia do obliczania obciążenia śruby kołnierza
Dostępnych jest kilka narzędzi ułatwiających obliczenia obciążenia śrub kołnierzowych. Niektóre pakiety oprogramowania inżynierskiego mogą dokładnie wykonywać te obliczenia, biorąc pod uwagę różne czynniki. Dodatkowo dostępne są kalkulatory online, które umożliwiają szybkie oszacowanie. Jednak zawsze dobrze jest dwukrotnie sprawdzić wyniki i zrozumieć leżące u ich podstaw zasady.
Znaczenie profesjonalnej porady
Chociaż powyższe kroki dają ogólne pojęcie o tym, jak obliczyć obciążenie śruby kołnierza, należy pamiętać, że w złożonych zastosowaniach przemysłowych może być konieczna profesjonalna porada. Profesjonalny inżynier może wziąć pod uwagę wszystkie szczegółowe szczegóły systemu, takie jak wahania temperatury, wibracje i ogólną konstrukcję systemu rurociągów.
Skontaktuj się z nami w sprawie Twoich potrzeb w zakresie kołnierzy
Jeśli jesteś na rynku wysokiej jakości kołnierzy, takich jakKołnierz ze stali nierdzewnej Asme,Kołnierz Inox, LubKołnierz Ansi ze stali nierdzewneji potrzebujesz pomocy w obliczeniach obciążenia śrub lub w innych kwestiach związanych z kołnierzami, nie wahaj się z nami skontaktować. Jesteśmy tutaj, aby pomóc Ci w dokonaniu właściwych wyborów dla Twoich projektów. Niezależnie od tego, czy prowadzisz działalność na małą skalę, czy duży zakład przemysłowy, posiadamy wiedzę i produkty, które spełnią Twoje wymagania.
Referencje
- „Podręcznik rurociągów” Cameron, Royce W.
- Karty danych technicznych producenta uszczelek
- Norma ASME B16.5 dotycząca kołnierzy rur i złączek kołnierzowych
