Czy zawór iglicowy można stosować w zastosowaniach kriogenicznych?

Jako oddany dostawca zaworów iglicowych spotkałem się z licznymi zapytaniami dotyczącymi przydatności zaworów iglicowych do zastosowań kriogenicznych. Środowiska kriogeniczne, charakteryzujące się wyjątkowo niskimi temperaturami, zwykle poniżej -150°C (-238°F), stwarzają wyjątkowe wyzwania, które wymagają starannego rozważenia przy wyborze zaworów. W tym poście na blogu zagłębię się w techniczne aspekty stosowania zaworów iglicowych w zastosowaniach kriogenicznych, badając ich zalety, ograniczenia i kluczowe kwestie.

Zrozumienie zaworów iglicowych

Zanim zbadamy ich zastosowanie w zastosowaniach kriogenicznych, przyjrzyjmy się pokrótce, czym są zawory iglicowe. Zawór iglicowy to rodzaj zaworu z małym otworem i gwintowanym tłokiem w kształcie igły. Taka konstrukcja pozwala na precyzyjną kontrolę przepływu płynu, dzięki czemu zawory iglicowe idealnie nadają się do zastosowań, w których wymagana jest precyzyjna regulacja. Zawory iglicowe są powszechnie stosowane w różnych gałęziach przemysłu, w tym w przemyśle naftowym i gazowym, przetwórstwie chemicznym i oprzyrządowaniu, ze względu na ich zdolność do zapewnienia dokładnej regulacji przepływu.

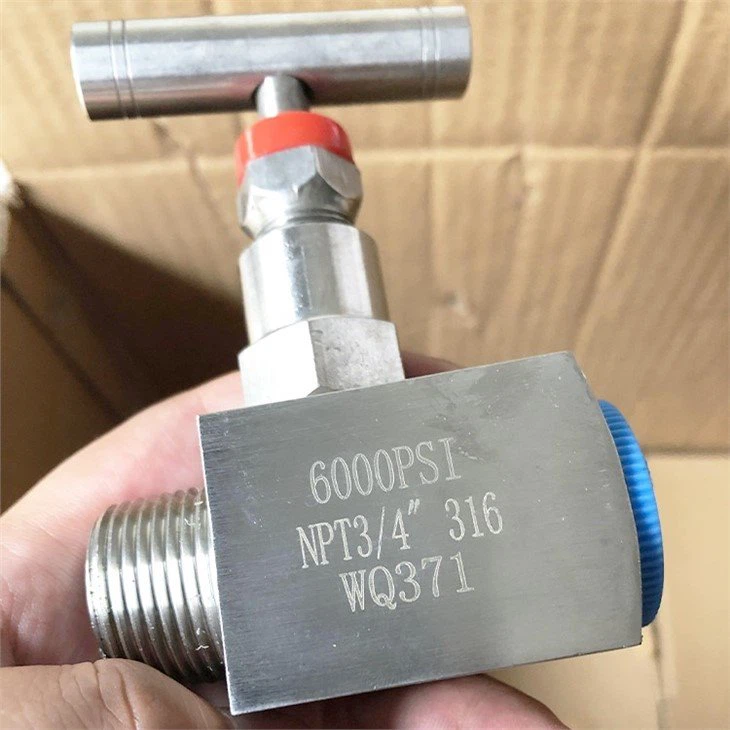

W naszej ofercie znajdziesz szeroką gamę zaworów iglicowych m.inZawór iglicowy Ss316IZawór iglicowy Ss316, które są wykonane z wysokiej jakości stali nierdzewnej 316. Zawory te są znane ze swojej odporności na korozję i trwałości, dzięki czemu nadają się do różnorodnych zastosowań przemysłowych. NaszZawór iglicowy ze stali nierdzewnej 1/4to również popularny wybór, oferujący precyzyjną kontrolę przepływu w kompaktowych rozmiarach.

Zalety stosowania zaworów iglicowych w zastosowaniach kriogenicznych

Precyzyjna kontrola przepływu
Jedną z głównych zalet zaworów iglicowych w zastosowaniach kriogenicznych jest ich zdolność do zapewnienia precyzyjnej kontroli przepływu. W układach kriogenicznych dokładna regulacja przepływu płynu ma kluczowe znaczenie dla utrzymania stabilności i wydajności procesu. Niezależnie od tego, czy chodzi o kontrolę przepływu ciekłego azotu, tlenu, czy innych cieczy kriogenicznych, drobno gwintowany tłok zaworu iglicowego umożliwia stopniową regulację, zapewniając, że natężenie przepływu można precyzyjnie dostosować do specyficznych wymagań aplikacji.
Zapobieganie wyciekom
Płyny kriogeniczne są często lotne i w przypadku wycieku mogą stanowić poważne zagrożenie dla bezpieczeństwa. Zawory iglicowe posiadają szczelny mechanizm uszczelniający, który pomaga zapobiegać wyciekom. Tłok w kształcie igły można precyzyjnie osadzić w gnieździe zaworu, tworząc niezawodne uszczelnienie nawet w niskich temperaturach. Jest to szczególnie ważne w zastosowaniach kriogenicznych, gdzie jakikolwiek wyciek może prowadzić do utraty cennych płynów kriogenicznych i potencjalnie niebezpiecznych sytuacji.
Kompaktowa konstrukcja
Wiele systemów kriogenicznych ma ograniczoną przestrzeń, a kompaktowa konstrukcja zaworów iglicowych sprawia, że są one odpowiednim wyborem. Ich niewielkie rozmiary pozwalają na łatwy montaż w ciasnych przestrzeniach, umożliwiając efektywne wykorzystanie dostępnej powierzchni w urządzeniach kriogenicznych i systemach rurociągów.

Ograniczenia zaworów iglicowych w zastosowaniach kriogenicznych

Wybór materiału
W temperaturach kriogenicznych właściwości mechaniczne materiałów zmieniają się znacząco. Najpopularniejsze materiały stają się kruche w niskich temperaturach, co może prowadzić do pęknięć i uszkodzeń elementów zaworu. Dlatego do zaworów iglicowych stosowanych w zastosowaniach kriogenicznych wymagane są specjalne materiały o dobrych właściwościach kriogenicznych, takie jak stal nierdzewna, taka jak 304L i 316L. Materiały te są droższe niż materiały standardowe, co może zwiększyć całkowity koszt zaworu.
Efekty cykli termicznych
W układach kriogenicznych często występują cykle termiczne, podczas których temperatura waha się od skrajnie niskich do stosunkowo wysokich wartości. Może to powodować zróżnicowane rozszerzanie i kurczenie się elementów zaworu, co z czasem prowadzi do naprężeń i potencjalnego uszkodzenia. Zawory iglicowe muszą być zaprojektowane i skonstruowane tak, aby wytrzymywały efekty cykli termicznych, aby zapewnić długoterminową niezawodność.
Wydajność przepływu
Zawory iglicowe mają zazwyczaj stosunkowo niską przepustowość w porównaniu do innych typów zaworów. W zastosowaniach, w których wymagane są duże natężenia przepływu, zawory iglicowe mogą nie być najlepszym wyborem. Mały rozmiar portu zaworów iglicowych ogranicza przepływ płynu, a zwiększenie natężenia przepływu może wymagać zaworów o większych rozmiarach, których instalacja i obsługa w systemach kriogenicznych może być trudniejsza.

Kluczowe uwagi dotyczące stosowania zaworów iglicowych w zastosowaniach kriogenicznych

Kompatybilność materiałowa
Jak wspomniano wcześniej, dobór materiału ma kluczowe znaczenie w zastosowaniach kriogenicznych. Korpus zaworu, trzpień i inne elementy powinny być wykonane z materiałów, które mogą zachować swoje właściwości mechaniczne w niskich temperaturach. Stopy stali nierdzewnej, takie jak 304L i 316L, są powszechnie stosowane ze względu na ich dobrą wytrzymałość kriogeniczną i odporność na korozję. Dodatkowo materiały uszczelniające, takie jak uszczelki i pierścienie uszczelniające, muszą być również kompatybilne z płynami kriogenicznymi i temperaturami.
Projektowanie i budowa
Projekt zaworu iglicowego powinien uwzględniać efekty cykli termicznych i potencjał różnicowego rozszerzania. Aby uwzględnić te efekty, w konstrukcji zaworu można uwzględnić elementy specjalne, takie jak złącza elastyczne lub pętle dylatacyjne. Zawór powinien być również zaprojektowany tak, aby zminimalizować przenoszenie ciepła z otoczenia do cieczy kriogenicznej, co może pomóc zmniejszyć ryzyko parowania i poprawić wydajność systemu.
Testowanie i certyfikacja
Przed użyciem zaworu iglicowego w zastosowaniach kriogenicznych należy koniecznie upewnić się, że zawór został odpowiednio przetestowany i certyfikowany do pracy kriogenicznej. Testy powinny obejmować próbę ciśnieniową, próbę szczelności i próbę działania w temperaturach kriogenicznych. Certyfikaty uznanych organizacji normalizacyjnych, takich jak ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników) lub ISO (Międzynarodowa Organizacja Normalizacyjna), mogą zapewnić jakość zaworu i jego przydatność do zastosowań kriogenicznych.

Wniosek

Podsumowując, zawory iglicowe można stosować do zastosowań kriogenicznych, należy jednak zwrócić szczególną uwagę na ich konstrukcję, dobór materiałów i warunki pracy. Ich zdolność do zapewnienia precyzyjnej kontroli przepływu, zapobiegania wyciekom i kompaktowa konstrukcja sprawiają, że są one realną opcją dla wielu systemów kriogenicznych. Aby zapewnić niezawodne i wydajne działanie, należy jednak uwzględnić ograniczenia związane z doborem materiałów, efektami cykli cieplnych i przepustowością.

Jeśli szukasz wysokiej jakości zaworów iglicowych do zastosowań kriogenicznych, jesteśmy tutaj, aby Ci pomóc. Nasz zespół ekspertów może udzielić Ci szczegółowych informacji technicznych i wskazówek dotyczących wyboru najodpowiedniejszych zaworów iglicowych dla Twoich konkretnych potrzeb. Zapraszamy do kontaktu w celu dalszych rozmów i rozpoczęcia procesu zakupowego. Zależy nam na dostarczaniu najlepszych produktów i usług spełniających wymagania zastosowań kriogenicznych.

Referencje

ASME B31.3 Kodeks rurociągów procesowych
Zawory przemysłowe ISO 15848-1 – Procedury pomiaru, testowania i kwalifikacji emisji niezorganizowanych
„Inżynieria kriogeniczna” R. Barrona
